日本K.S-CH-富士山-大型配管錶系列中型-配管錶部品-配件 |
|
 |

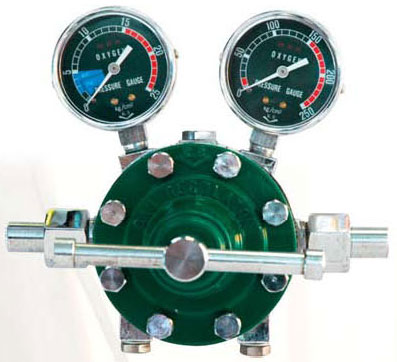

產品代號：B319
品名：日本KS-140型配管調整器(關西)
規格：出入口可訂做；適用O2-N2-Ar-CO2-Air-He-H2等氣體

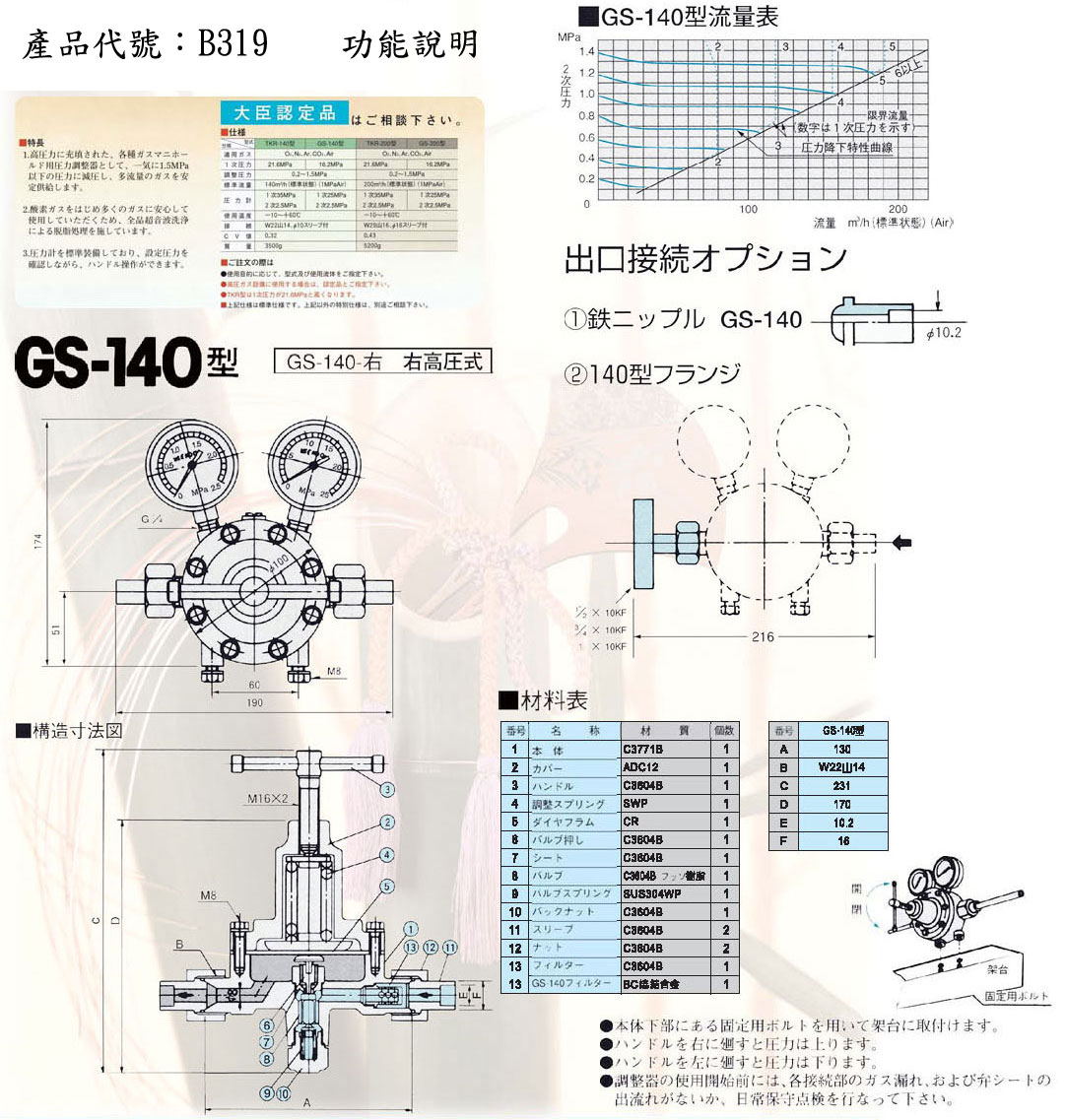

功能說明圖 |
|
 |

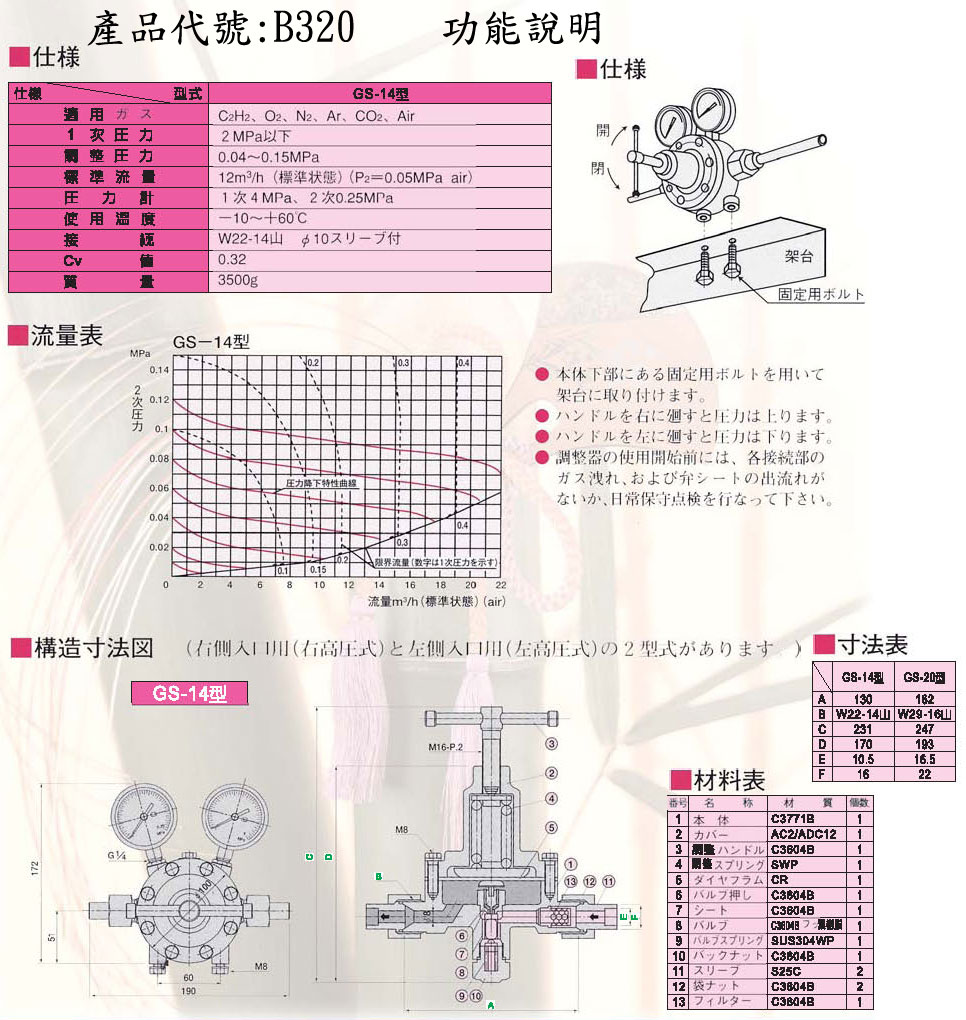

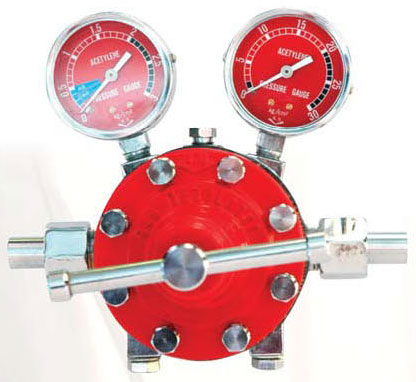

產品代號：B320
品名：日本KS-14型配管調整器(關西)
規格：出入口可訂做；適用C2H2-LPG-天然氣
功能說明圖
相關產品DM-1 相關產品DM-2 相關產品DM-3 |
|
 |

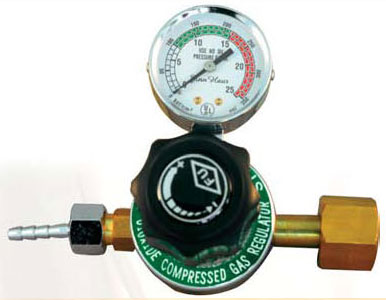

產品代號：B321
品名：GN-中型配管錶(O2、Ar、N2、CO2等多種氣體)
規格：入口W22-14牙RH、出口M16-1.5牙RH；
出入口可依客戶要求訂做 |
|
 |

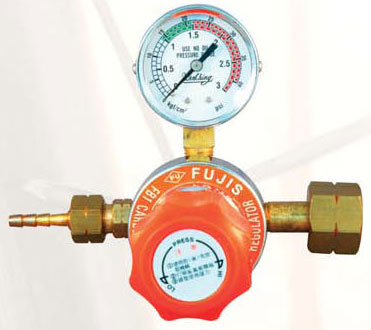

產品代號：B322
品名：GN-中型配管錶
規格：入口W22-14左牙LH、出口M16-1.5左牙LH；
出入口可依客戶要求訂做
適用氣體：LPG-C2H2-He-H2-液化石油氣等 |
|
 |
產品代號：B322-A
品名：左牙螺帽(W22-14LH) |
|
 |

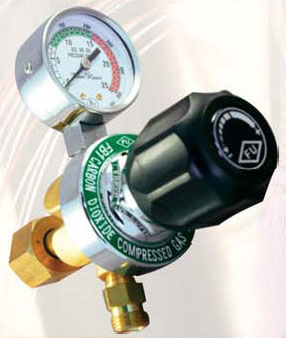

產品代號：B323
品名：GN-背入式中型配管錶(O2)
規格：入口W22x14牙RH螺帽、出口M16-1.5牙RH；
適用氣體O2-N2-Ar-CO2-N2O-He；出口可做OD頭 |
|
 |

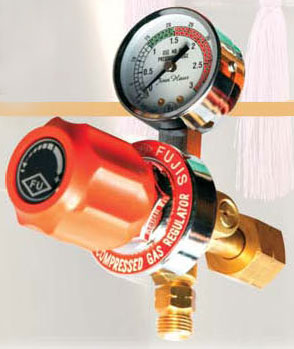

產品代號：B325
品名：GN-背入式中型配管錶
規格：入口W22x14牙LH螺帽、出口M16-1.5左牙LH
適用氣體：C2H2-LPG-天然瓦斯氣 |
|
SR-290、SR-29大型配管錶調整器系列中型-配管錶 |
|
 |

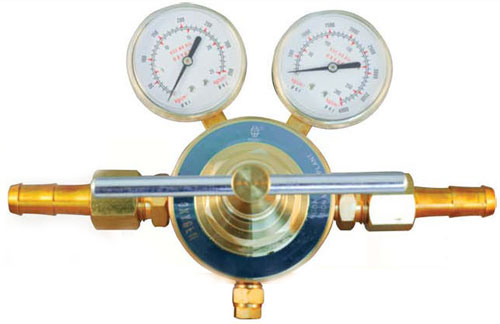

產品代號：B326
品名：SR-290大型調整器(全銅品)
規格：適用O2-N2-Ar-CO2-Air-H2-He氣體；可做液態氣體用
入口可做W22.6X14RH外牙
出口可做M16X1.5RH外牙→(A)
註：一次壓力0~280kg；二次壓力0~25kg |
|
 |

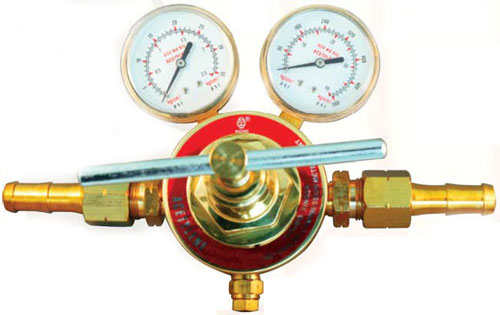

產品代號：B327
品名：SR-29大型調整器(全銅品)
規格：適用C2H2-LPG-天然瓦斯氣-液化石油氣
出入口可訂做
入口另有乙炔結瓶架、出口可做M16-1.5LH→(A)
註：一次壓力0~40kg；二次壓力0~2.5kg |
|
 |

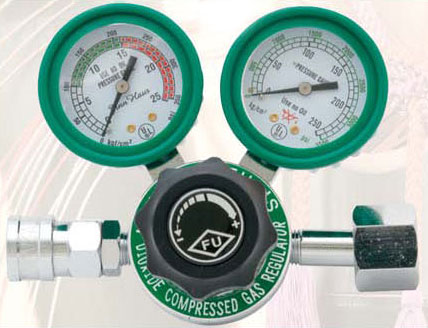

產品代號：B328
品名：GN-中型調整器
規格：入口W22-14RH、出口快速接頭母邊
適用氣體：Ar-O2-N2-Air-He-N2O-H2...等氣體 |
|
 |

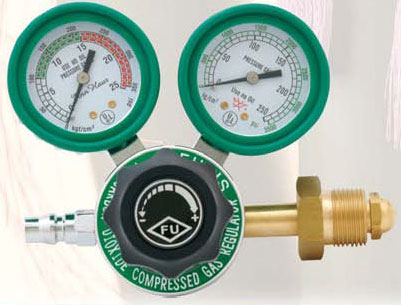

產品代號：B329
品名：GN-中型調整器
規格：入口W24.2-14牙、出口快速接頭公邊
適用氣體：N2-He-O2 |
|
 |

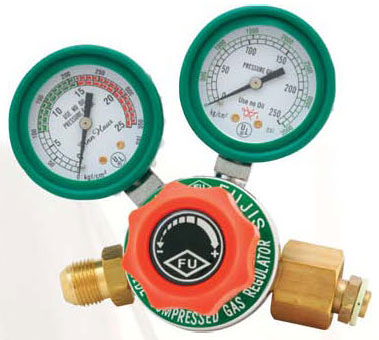

產品代號：B330
品名：氬焊－氣體配管轉換調整器
規格：出口裝3/4-16牙裝白鐵軟管(4分) |
|
 |

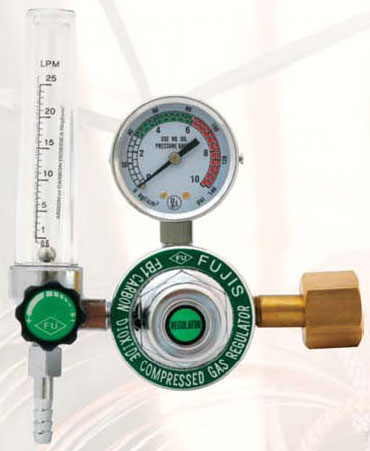

產品代號：B331
品名：配管調整器+流量計
規格：二次壓力0-10kg(設定式)
適用氣體：CO2-Ar-N2-N2O...等氣體 |
|
 |

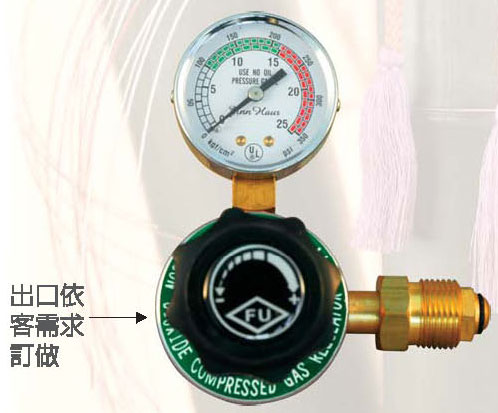

產品代號：B332
品名：GN-中型配管錶
適用氣體：Ar-O2-N2-Air-He-N2O
出口選擇：M16-1.5RH、2分NPT、OD頭、3分PT、4分PT |
|
 |

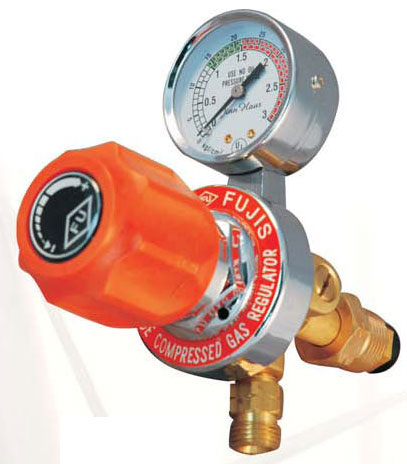

產品代號：B333
品名：GN-中型後入式配管錶
適用氣體：C2H2、LPG(A)、天然氣(B) |
|
 |

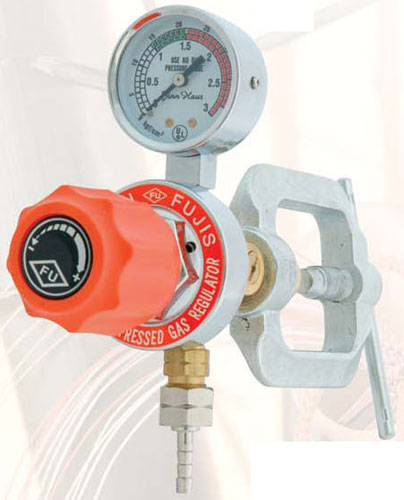

產品代號：B333-C
品名：GN-中型背入式乙炔錶 |
|
 |

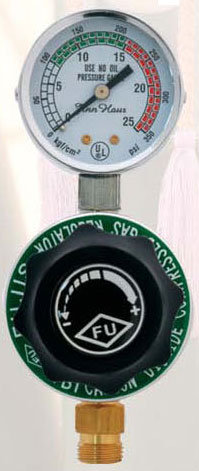

產品代號：B333-D
品名：GN-中型後入式外牙調整器
適用氣體：O2-N2-Ar-He-Air-N2O |
 |

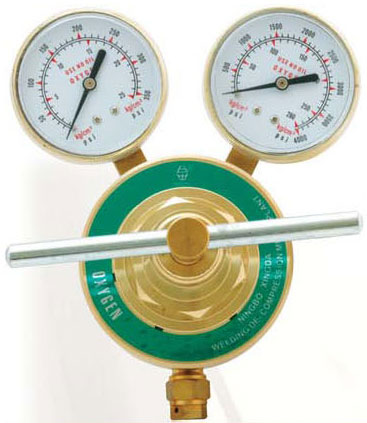

產品代號：B335
品名：SR-290大型配管錶
規格：出入口為4分PT內牙
註：一次壓力0~280kg；二次壓力0~25kg
 |
 |

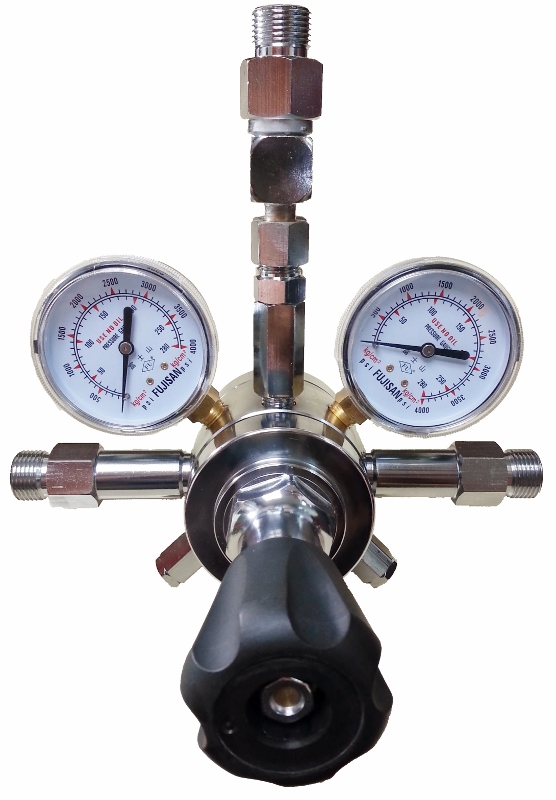

產品代號：FU-CH-315K
品名：富士山半自動切替調整器
規格：二入一出 / 適用工廠配管
出入口：雙入口W22-14RH(正牙)
出口W22-14RH(正牙)
|
 |

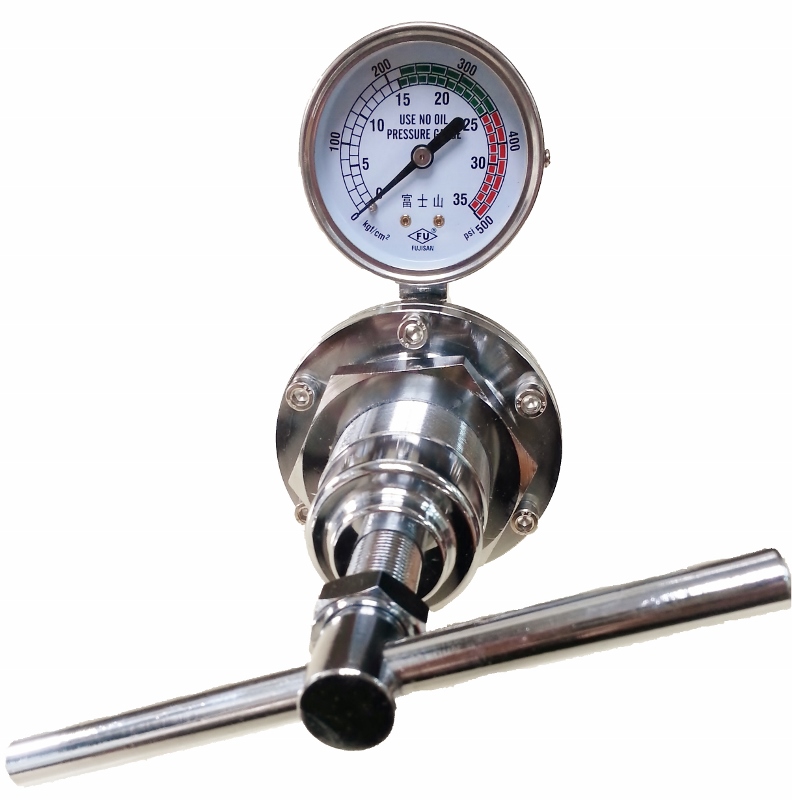

產品代號：B335-40-400-I
品名：富士山-400型大流量液態配管錶
規格：二次壓力35-50kg
出入口：4分PT內牙/工廠配管用/可做雷射切割
適用氣體：O2-N2-Ar-CO2-Air-H2-He等
|
 |

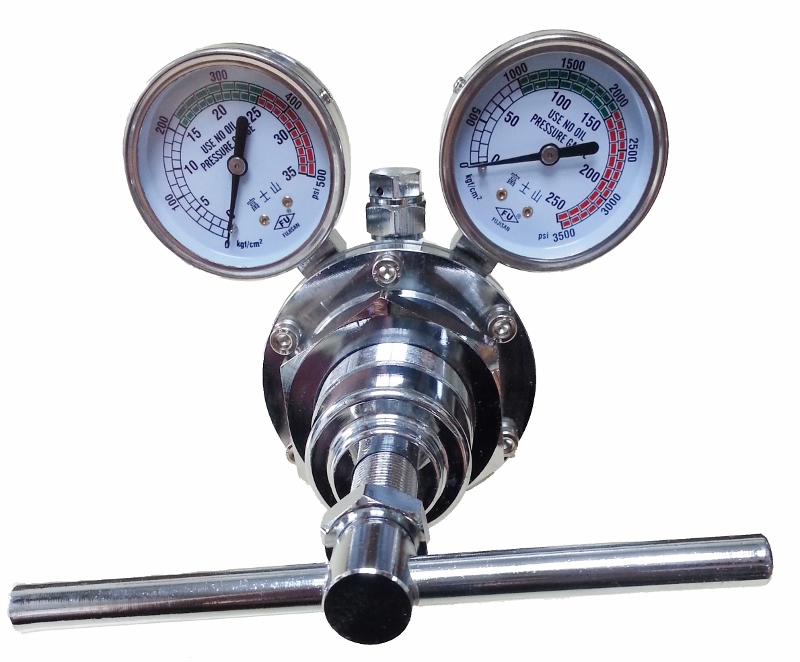

產品代號：B335-40-400-Ⅱ
品名：富士山-400型大流量氣體配管錶
規格：一次壓力250 kg，二次壓力35-50 kg
出入口：4分PT內牙/工廠配管用/可做雷射切割
適用氣體：O2-N2-Ar-CO2-Air-H2-He 等
|
|
|

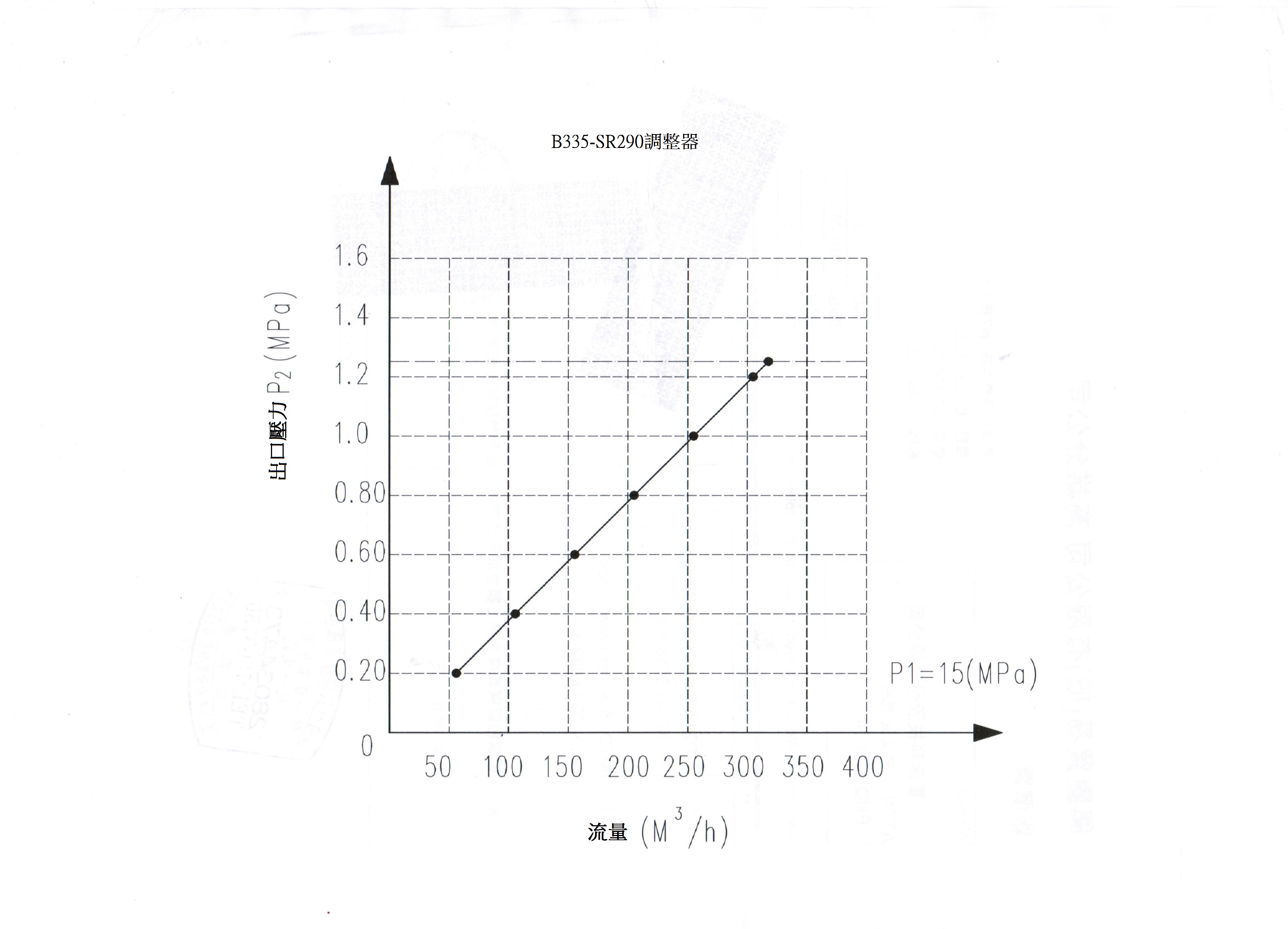

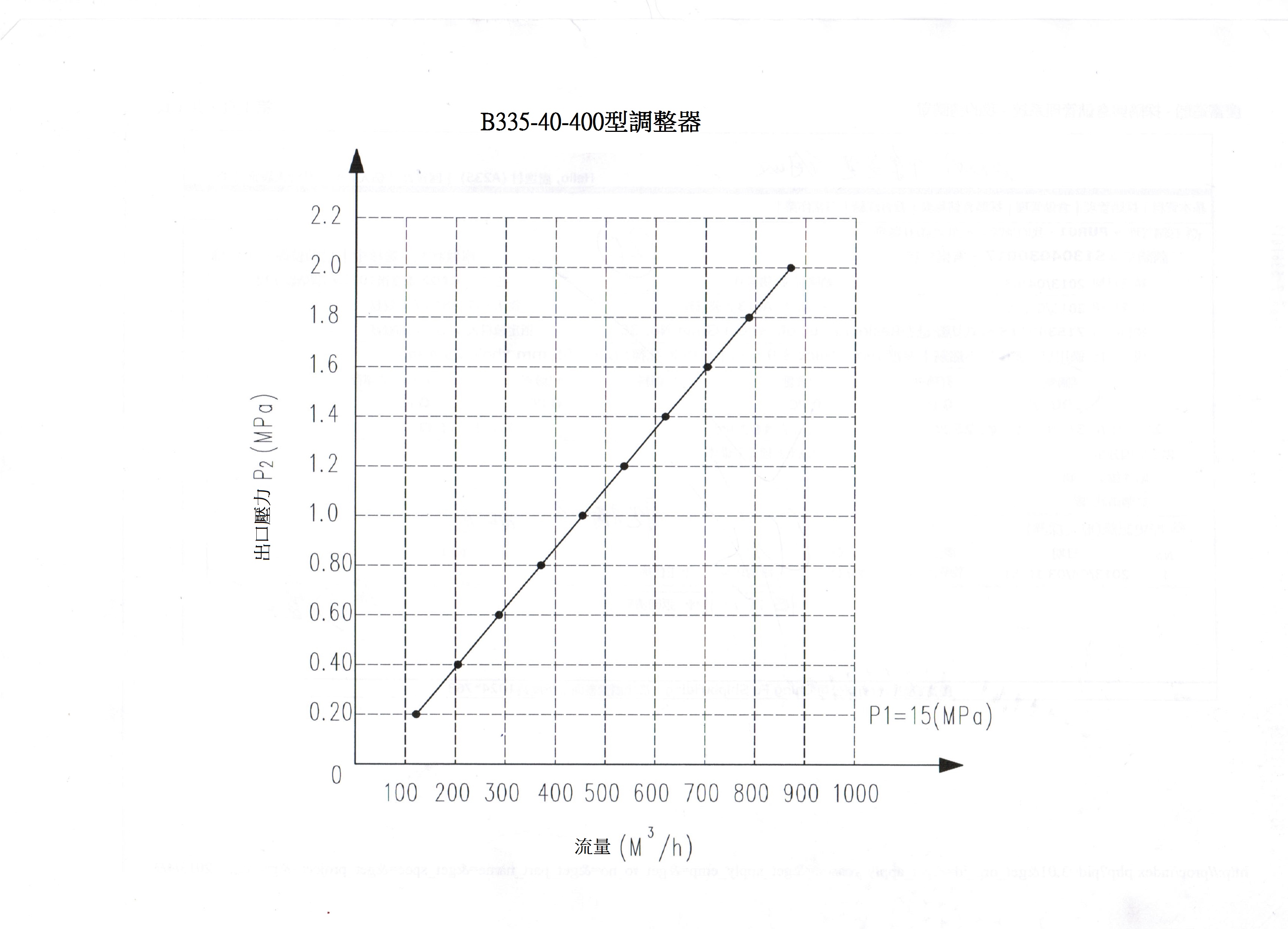

曲線圖
 |
 |

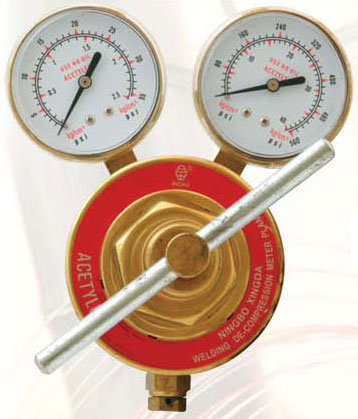

產品代號：B336
品名：SR-29大型配管錶
規格：出入口為4分PT內牙
註：一次壓力0~40kg；二次壓力0~2.5kg
 |
上列產品比較表：
|
型式 |
壓力計㎏/c㎡ |
適用氣體 |
入口
壓力
kgf/c㎡ |
調整
壓力
kgf/c㎡ |
出入口
規格 |
重量
g |
流量
Q(Nm3/H) |
|
一次 |
二次 |
|
B335 |
280 |
25 |
Oxygen
Insert gases |
150 |
0~12 |
W22-14RH
或
W29-16RH
供選擇 |
3225 |
10kgf/c㎡Air |
|
B336 |
40 |
2.5 |
Acetyiene
LPG |
20 |
0~1 |
3205 |
0.5kgf/c㎡Air |
|
 |

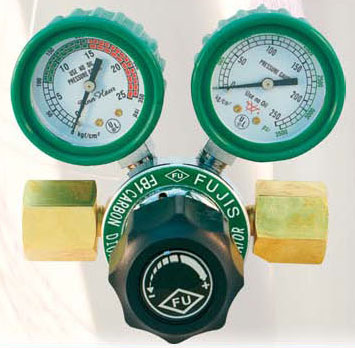

產品代號：B337
品名：GN-配管調整器
規格：一次壓力0~250kg；二次壓力0~25kg
出入口：4分PT內牙；醫院-實驗室管路用 |
 |

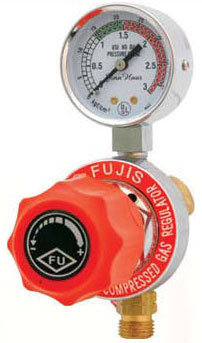

產品代號：B338
品名：CNC用配管錶
規格：入口-M16-1.5左外牙、出口-M16-1.5左外牙
適用氣體：C2H2-LPG-天然氣瓦斯 |
 |
產品代號：B339
品名：CNC用配管錶
規格：入口-M16-1.5正外牙(可附5/16插心)(A)
出口-M16-1.5正牙
適用氣體：O2-Ar-CO2-N2-He-N2O |
 |
產品代號：B339-A
品名：後入式氧-乙錶用本體(2")
規格：出入口W13-19RH |
 |

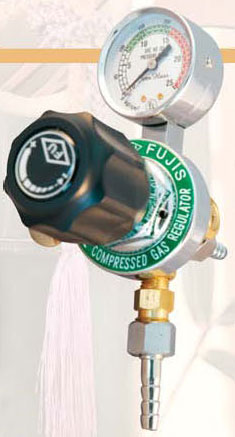

產品代號：B350
品名：GN-中型配管錶(O2)
規格：出入口5/16插心 |
 |

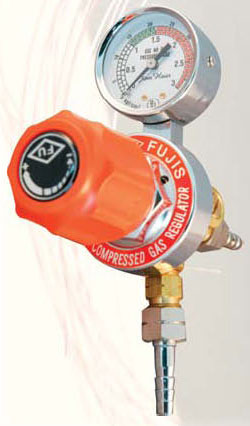

產品代號：B350-A
品名：GN-中型配管錶(AC-LPG)
規格：出入口5/16插心 |
|
集合裝置用配管部品-閥系列 |
 |

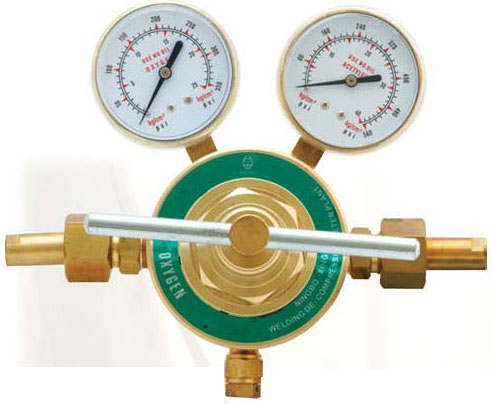

產品代號：B351
品名：液態調整器
|
|
 |

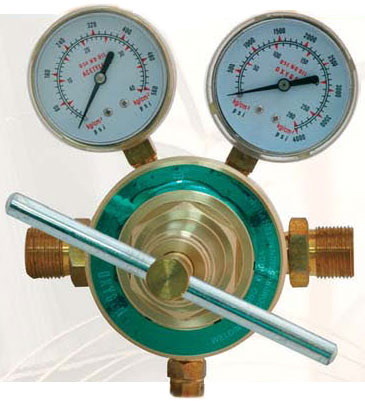

產品代號：B352
品名：氣體-液態配管-調整器(可做雷射切割錶)
|
 |

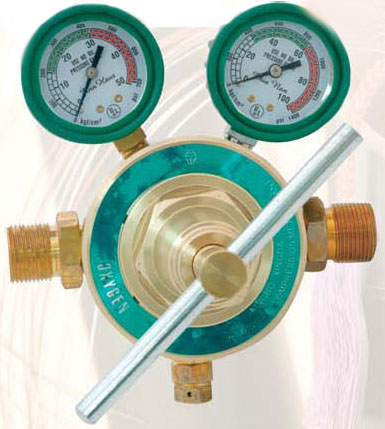

產品代號：B353
品名：配管大型調整器
|

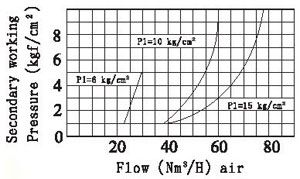

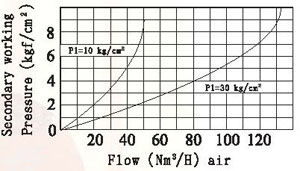

上列產品比較表：
|
型式 |
壓力計㎏/c㎡ |
適用氣體 |
入口
壓力
kgf/c㎡ |
調整
壓力
kgf/c㎡ |
出入口
規格 |
重量
g |
流量
Q(Nm3/H) |
|
一次 |
二次 |
|
B351 |
40 |
25 |
Oxygen
Insert gases |
20 |
0~10 |
W22-14RH
或
W29-16RH
供選擇 |
3205 |
5kgf/c㎡Air |
|
B352 |
280 |
40 |
Oxygen
Insert gases |
150 |
0~30 |
3225 |
10kgf/c㎡Air |
|
B353 |
100 |
50 |
Oxygen
Insert gases |
35 |
0~30 |
3225 |
5kgf/c㎡Air |
|
|
|
產品代號：B355
品名：日本CH-20型調整器
|
產品代號：B356
品名：日本CH-14型調整器
|
|
產品代號：B357
品名：日本CH-200型調整器 |
產品代號：B357-A
品名：日本CH-140型調整器 |
